316L Nerezová ocel Vnitřní závit svěrného šroubení přes deskový konektor

Domů / Produkty / Trubkové armatury z nerezové oceli / Trubka Do Samice Potrubí / 316L Nerezová ocel Vnitřní závit svěrného šroubení přes deskový konektor

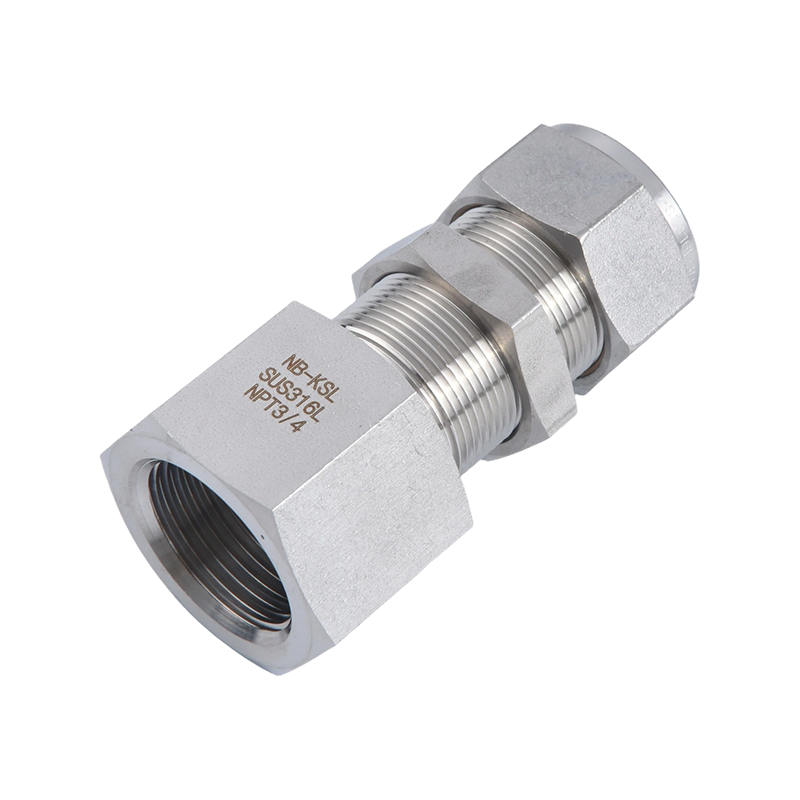

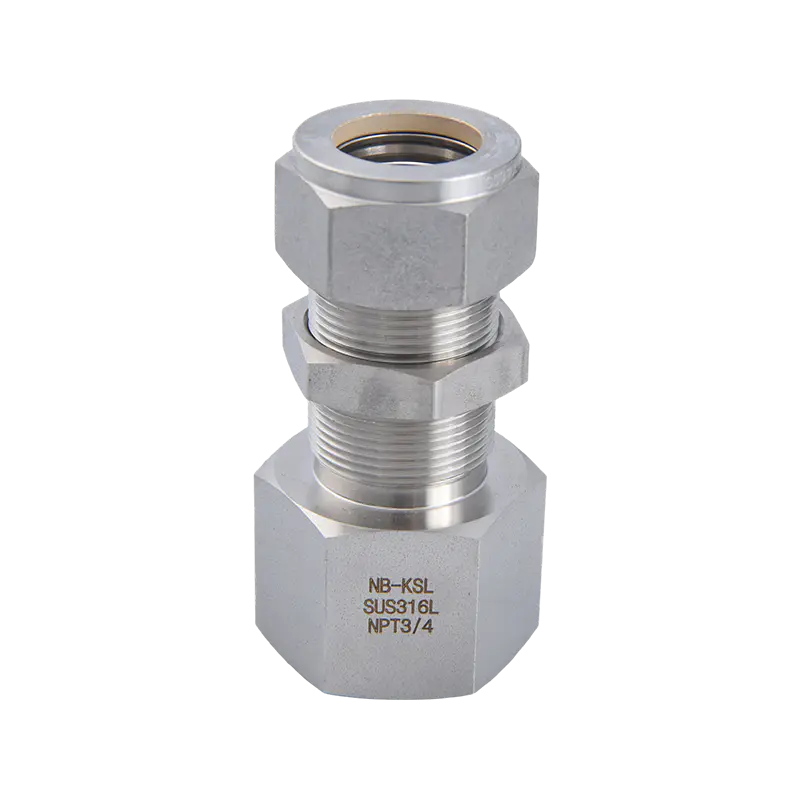

316L Nerezová ocel Vnitřní závit svěrného šroubení přes deskový konektor

Nerezová kompresní armatura 316L s vnitřním závitem přes desku je profesionální zařízení pro připojení potrubí, které kombinuje technologii těsnění objímky s montážní strukturou skrz desku. Jeho hlavní funkcí je poskytovat stabilní, spolehlivé a nepropustné spojení, když potrubí prochází stěnami zařízení nebo ovládacími boxy, a zároveň poskytuje rozhraní vnitřního závitu na druhém konci pro spojení s jinými armaturami nebo přístroji. Těleso konektoru je jednodílná obrobená konstrukce s připojovacím koncem objímky na jednom konci a připojovacím koncem s vnitřním závitem na druhém a upevňovací konstrukcí s průchozí deskou uprostřed. Jeho vnitřní průtokové kanály jsou přesně opracovány, aby zajistily hladký průchod tekutiny a snížily tlakové ztráty a turbulence; přední objímka tvoří těsnění proti vnější stěně trubky během instalace a vytváří axiální kompresi během utahování pro dosažení hlavní těsnicí funkce; zadní objímka hlavně zvyšuje sílu upevnění trubky, čímž zabraňuje uvolnění nebo pádu trubky pod vysokým tlakem nebo vibracemi tím, že vytváří radiální záběr; upevňovací konstrukce skrz desku se používá k upevnění konektoru k panelu nebo nástěnné desce, včetně části vnějšího závitu a pojistné matice nebo upevňovací podložky, což zajišťuje bezpečnou instalaci.

Contact Us Kontaktujte nás
PŘEDCHOZÍ:316L Nerezová ocel Konektor tlakoměru pro kompresní šroubení DALŠÍ:Koleno s vnitřním závitem šroubení
  • Popis
  • Kontaktujte nás

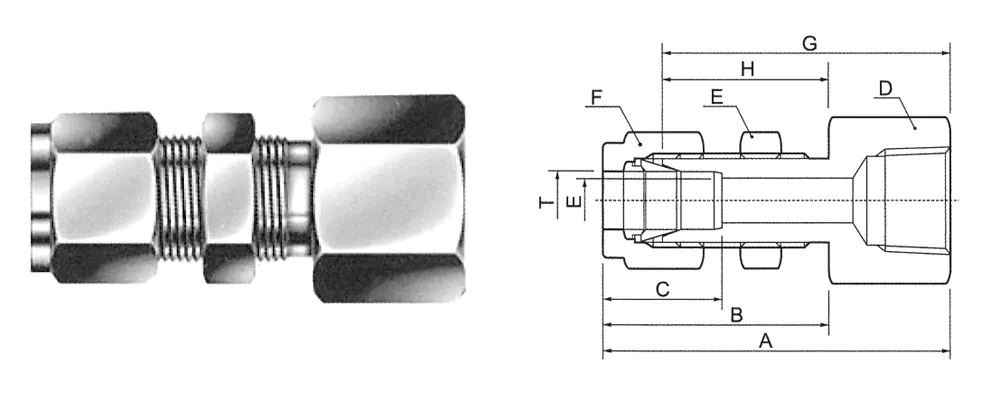

PŘEPÁČKOVÝ ZÁSUVNÝ KONEKTOR

(METRIC)

KATALOG ČÍSLO

T TRUBKA O.D.

PT-NPT ŽENA POTRUBÍ VELIKOST

A

D

E

F

G

H

VRTÁNÍ DĚRŮ PANELU

MAXIMÁLNÍ TLOUŠŤKA PANELU

BFC-6-1

6

1/8

47.4

16

4.8

14

39.6

26.2

11.5

10.2

BFC-6-2

6

1/4

52.2

19

4.8

14

44.4

26.2

11.5

10.2

BFC-8-2

8

1/4

54.4

19

6.4

16

46.7

28.2

13.1

11.2

BFC-10-4

10

1/2

61.6

27

7.9

19

54.01

29.4

16.3

11.2

BFC-12-4

12

1/2

67.2

27

9.5

22

56.4

31.8

19.5

12.7

BFC-14-4

14

1/4

67.9

27

11.1

27

57.1

32.5

22.8

12.7

BFC-01-1

1/8

1/8

45.6

14

2.4

12

38.1

24.2

8.3

11.2

BFC-02-1

1/4

1/8

47.4

16

4.8

14

39.6

26.2

11.5

10.2

BFC-02-2

1/4

1/4

52.2

19

4.8

14

44.4

26.2

11.5

10.2

BFC-03-2

3/8

1/4

55.4

19

7.1

17

47.8

29.5

14.7

11.2

BFC-03-3

3/8

3/8

57

22

7.9

17

49.4

29.5

14.7

11.2

BFC-04-3

1/2

3/8

61.8

24

10.4

22

51.6

31.8

19.5

12.7

BFC-04-4

1/2

1/2

66.6

27

10.4

22

56.4

31.8

19.5

12.7

BFC-06-6

3/4

3/4

74

35

15.7

30

63.6

37.3

26

16.8

Všechny rozměry jsou v mililitrech, pokud není uvedeno jinak, pouze pro referenci se mohou změnit.
